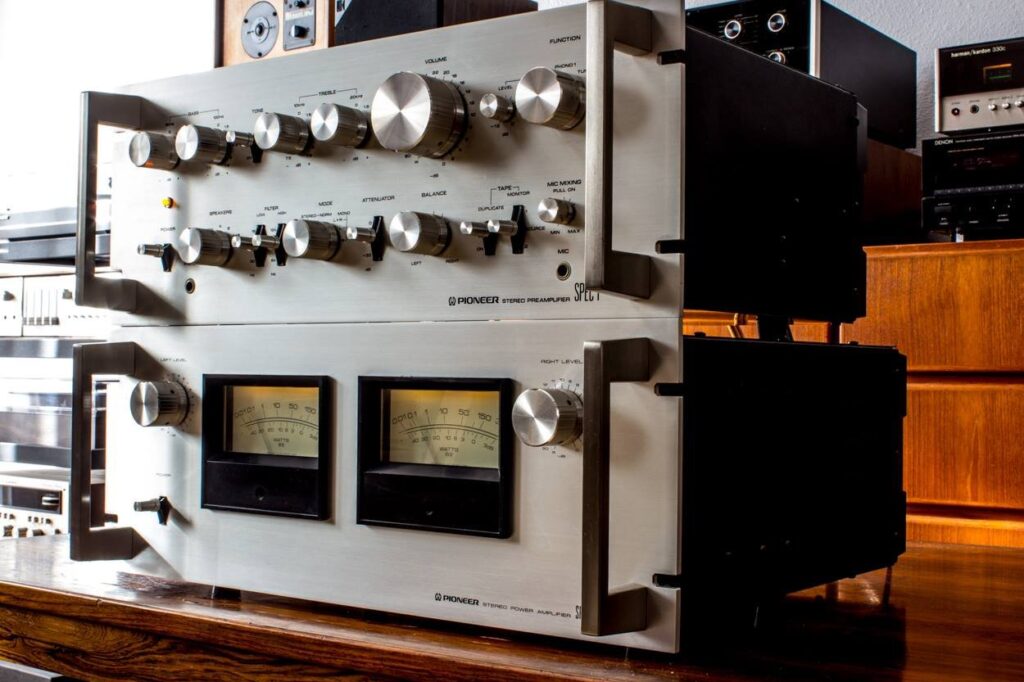

SPEC-1 Stereo Pre Amplifier
มีวงจรขยายสัญญาณแบบ Differential Amplifier Circuitry ที่รวมเอาภาค Equalisation สำหรับขยายสัญญาณหัวเข็ม และ Tone Control เพื่อการปรับแต่งโทนเสียง เสริมด้วยระบบจ่ายไฟซีกบวกและซีกลบ แบบคู่ (Dual Positive And Negative Power Supply System) สำหรับเครื่องขยายเสียงทุกส่วน ซึ่งให้ความสมดุลและเสถียรภาพของ DC ที่ดีขึ้น
วงจรปิดเสียงอิเล็กทรอนิกส์ (Electronic Muting Circuit) ที่ใช้ Reed Relay จะบล็อกเสียงรบกวนจากไฟกระชาก (Surge Noise) ที่เกี่ยวข้องกับการทำงานของ Power Switch
Specifications :
Frequency Response: 10Hz to 70kHz
Total harmonic distortion: 0.03%
Input sensitivity: 2.5mV (mic), 2.5mV (MM), 150mV (line)
Signal to noise ratio: 70dB (MM), 90dB (line)
Output: 150mV (line), 2V (Pre out)
Semiconductors: 50 x transistors, 33 x diodes
Dimensions: 480 x 186.5 x 365mm
Weight: 11.2kg
Year: 1976
SPEC-4 Stereo Power Amplifier
ใช้โครงสร้าง DC (Direct Coupled) ไร้ซึ่งตัวเก็บประจุในวงจร NFB จึงเรียกขานได้ว่า OCL และใช้เครื่องขยายสัญญาณแบบ Dual Transistor Differential Amplifier ที่มีวงจร Current Mirror Circuit ในขั้นที่ 1 ซึ่งทำให้การทำงานมีเสถียรภาพ และยังมีอัตราขยายสูงในช่วงความถี่ที่กว้าง ในส่วนของ Pre-driver stage เป็นวงจรคลาส A ที่มีวงจร Regulated Current Circuit สำหรับโหลด ทำให้ขยายสัญญาณได้อัตราขยายสูง (High Gain Amplification) พร้อมความเป็นเส้นตรงอันเหนือชั้น (Superior Linearity) นอกจากนี้ ยังมีวงจร Overdrive Limiter และ Power Limiter Circuit ซึ่งออกแบบมาเพื่อปกป้อง Power Transistors รวมทั้งลำโพงทำให้มีความน่าเชื่อถือเพิ่มขึ้น
Specifications :
Power output: 150 watts per channel into 8Ω (stereo)
Frequency response: 5Hz to 100kHz
Total harmonic distortion: 0.01%
Damping factor: 100
